A3 Exploded View

Uit Tomoswiki
(Doorverwezen vanaf A3 exploded view)
Naar navigatie springenNaar zoeken springen

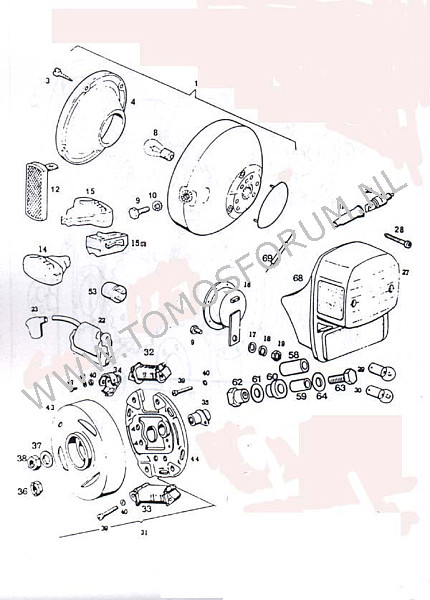

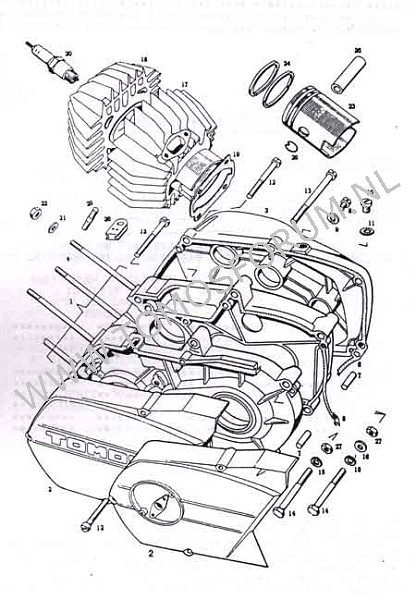

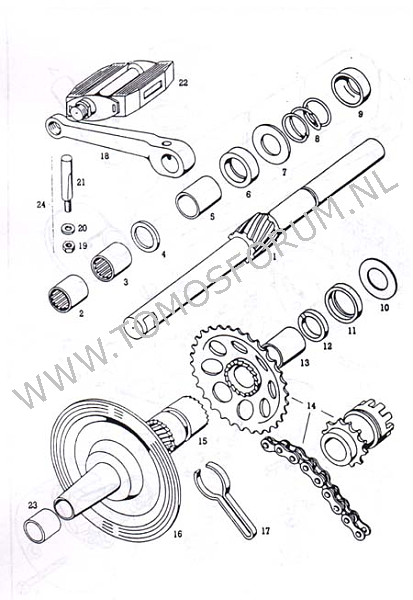

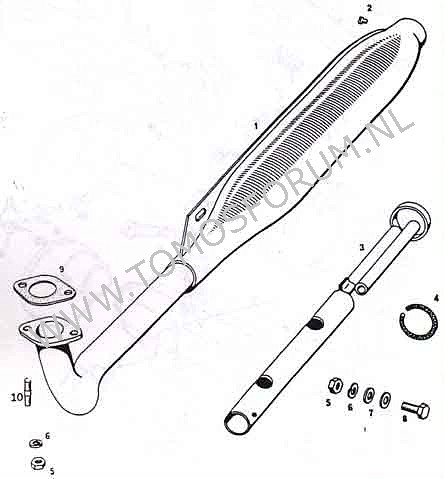

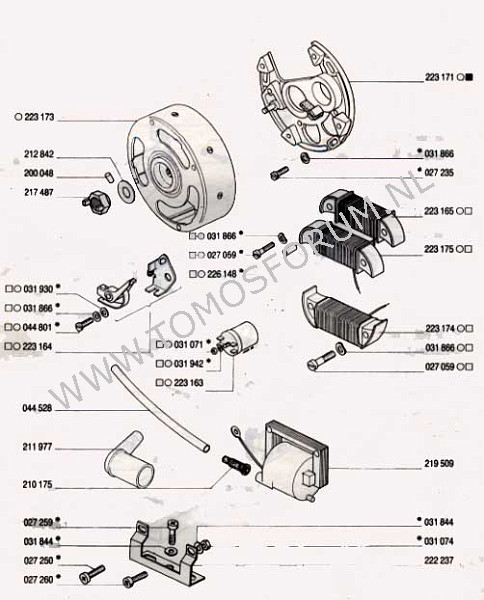

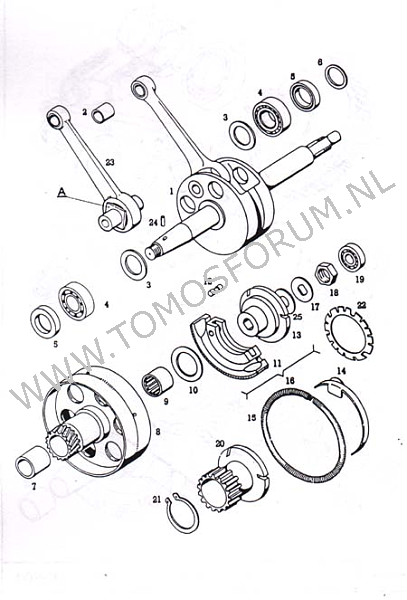

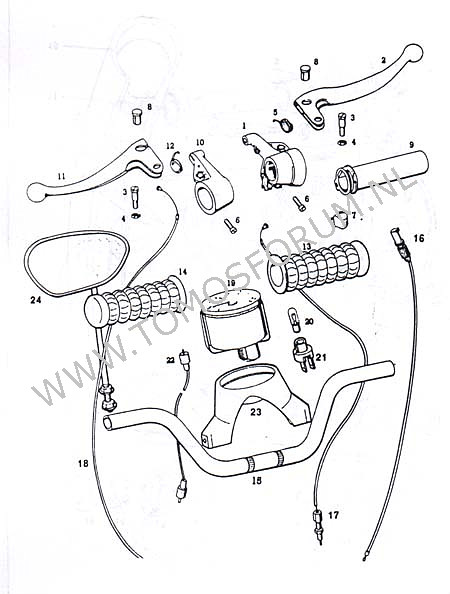

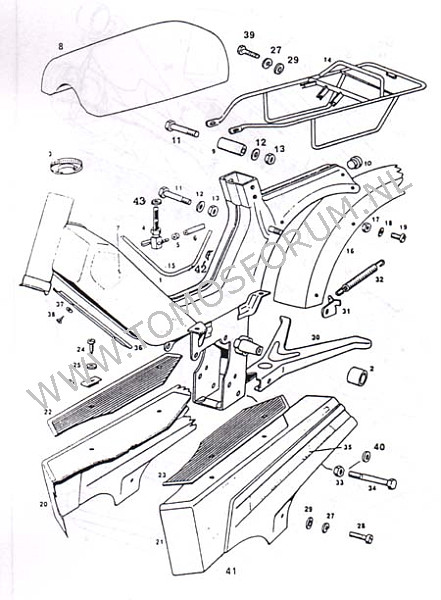

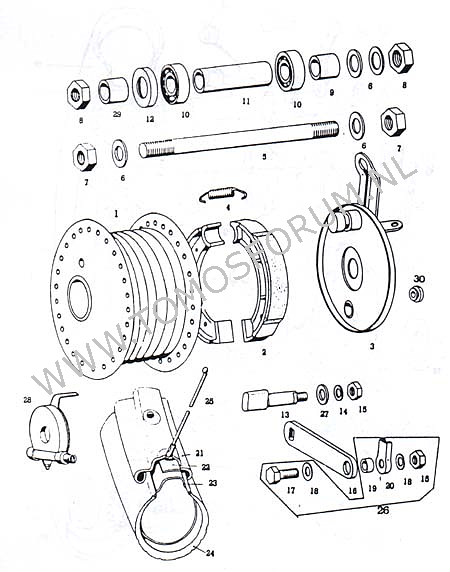

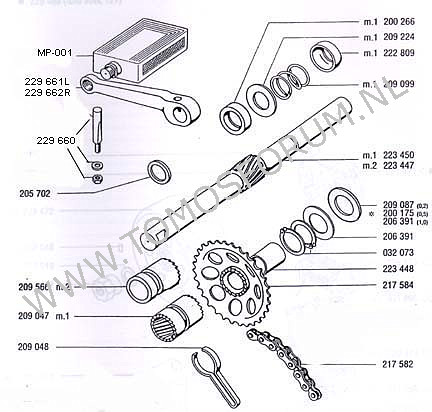

blok.jpg transmissie.jpg koppeling.jpg pendalen.jpg pendalen_2.jpg carb_encarwi.jpg uitlaat.jpg frame.jpg voor_vork.jpg stuur.jpg voor_vork.jpg wiel_voor.jpg wiel_voor_spaak.jpg wiel_achter.jpg onsteking.jpg eletrische_onderdelen.jpg


A3 tomos elektrisch schema stroom2.jpg
